DOSERINGSENHETSENTRALSMØRING ENLINJE- B INJEKTOR
ENLINJE- B INJEKTOR

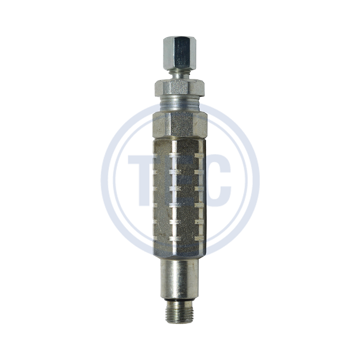

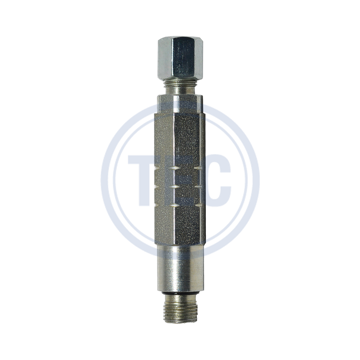

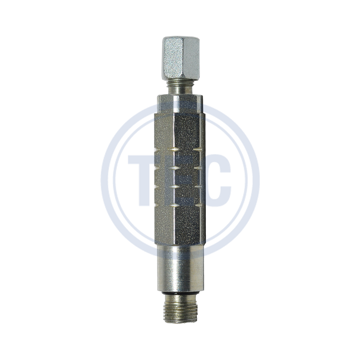

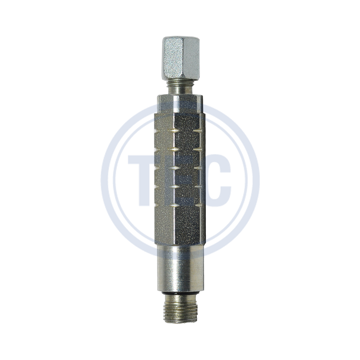

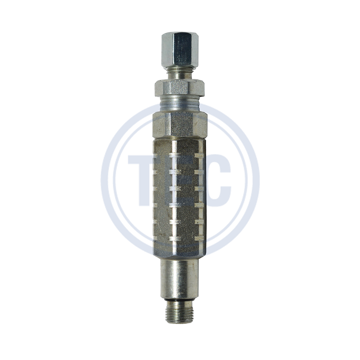

B-injektor injeksjonsenheter for bruk i enkeltlinje smøresystemer B-injektorer brukes i smøresystemer for enkeltlinje, tunge kjøretøy og industrielle applikasjoner. Injeksjonsgruppen består av en monteringsramme med en eller flere injeksjonsenheter festet til den. Injeksjonsmodulene og monteringsrammene er laget av sinkbelagt og gult passivert stål. Injeksjonsspennet for B-injektorer er fra 20 til 500 mm3.
Funksjoner og fordeler

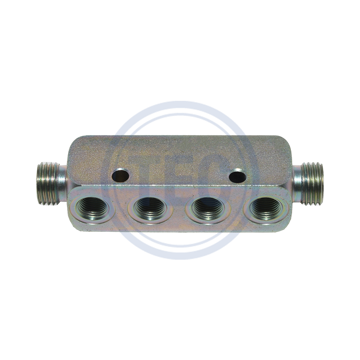

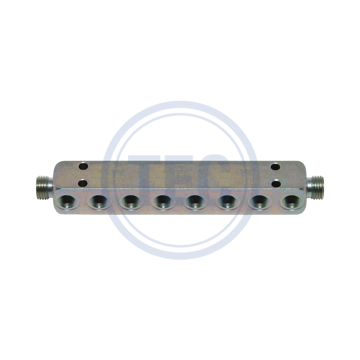

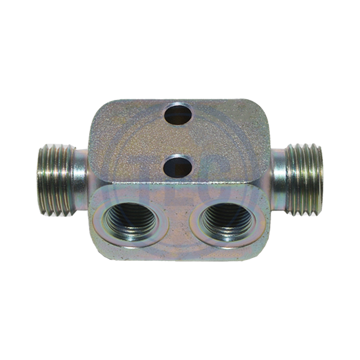

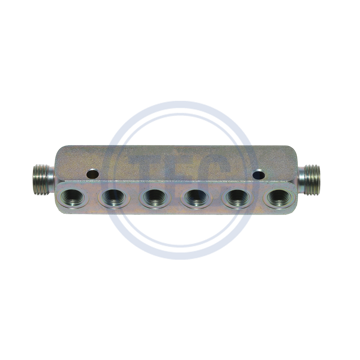

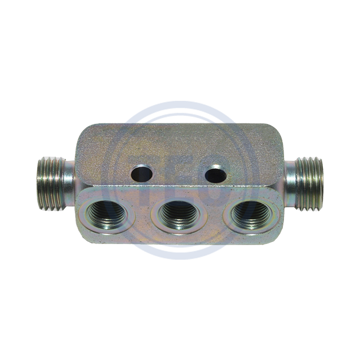

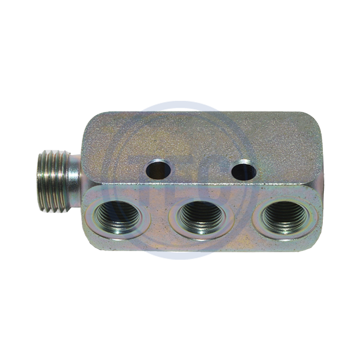

Utgangsmengden til den brukte injeksjonsenheten er synlig basert på antall hakk på huset Kan brukes med valgfrie manifolds for 2-, 3- og 6-porter for å matche antall smørepunkter (1-6) Materiale for manifold: rustfritt stål AISI 303 Passer for ø 4 og 6 mm forsyningslinjer
Bruksområder
Tunge kjøretøy Tunge industrielle applikasjoner
Tekniske data
| Teknisk egenskap | Verdi |
|---|---|
| Funksjonsprinsipp | Injeksjonsenhet |
| Utganger | 1 til 6 |
| Injeksjonsmengde | 0,02-0,50 cm³ |
| 0,0012 til 0,0305 in³ | |
| Smøremiddel | Olje |
| Fett NLGI 000 til 1 | |
| Driftstemperatur | -25 til +80 °C |
| -13 til 176 °F | |
| Driftstrykk | Maks. 150 bar |
| Maks. 2180 psi | |
| Lettelsesstrykk | B1, B2: 15 bar |
| B3, B4: 10 bar | |
| B5, B6: 5 bar | |
| Materiale | Sinkbelagt |
| Hovedledningstilkobling (manifold) | R 1/4 for ø 8 mm eller rør ø 1/2 tommer |
| Utgangstilkobling | 1/8 NPT(F) for ø 4 og 6 mm forsyningslinjer |
| Smøremiddelpunkt | Loddefri rørtilkobling, DIN 3862 |
| Dimensjoner | Min.: 15 × 90 × 15 mm |
| Maks.: 17 × 110 × 17 mm | |
| 0,6 × 3,5 × 0,6 tommer | |
| 0,7 × 4,3 × 0,7 tommer | |
| Monteringsposisjon | Valgfri |
Oppsummert er B-injektor injeksjonsenheter pålitelige og allsidige komponenter for enkeltlinje smøresystemer i tunge kjøretøy og industrielle applikasjoner. Med sin presise injeksjonsevne og robuste konstrukssjon.
